應用68HC908GP32設計的IC卡計費器

文章出處：http://5052h112.com 作者：中國電子工程網   人氣： 發表時間：2011年09月18日

    隨著智能化控制的不斷推廣應用，作為智能化應用之一的IC卡也進入各大領域，如IC卡門禁系統，公共汽車的無人售票系統等。作為一個IC卡的計費系統，本設計采用了Motorola半導體公司的新型08系列單片機中的一員——68HC908GP32。

    系統簡介

    本系統通過Motorola 68HC908GP32單片機，控制IC卡讀寫器讀入IC卡中的數據，再對外置的傳感器傳來的信號進行分析后，命令IC卡讀寫器對IC卡進行相應的讀寫，從而完成一個計費器的功能。其中的Motorola 單片機是整個系統的核心。系統框圖如圖1。

    68HC908GP32單片機

    本設計采用GP32單片機，它是Motorola的新型08系列單片機中的一種通用芯片。具有速度快，功能強和價格低等優點，并且向下兼容原有的M68HC05系列單片機，極大地維護了用戶的利益，而且新一代的M68HC08系列機種按各種型號帶有不同大小的片內閃速（FLASH）存儲器，具有非常高的性價比。根據不同的應用，08系列單片機分出很多型號，而本設計采用的MC68HC908GP32單片機在標準08單片機核心的基礎上，增加了增強型的串行通訊接口SCI和串行外圍接口SPI。

    MC68HC908GP32單片機主要特性有:

    1、32K片內FLASH程序存儲器，具有在線編程能力和保密功能。

    2、512 bit 片內RAM

    3、8MHz 內部總線頻率。

    4、增強型串行通訊口SCI

    5、串行外圍接口SPI

    6、兩個16位雙通道定時器接口模塊（TIM1和TIM2）。

    7、8路A/D轉換器

    8、系統保護特性

    ·計算機工作正常復位（COP）

    ·低電壓檢測復位，可選為3V或5V操作

    ·非法指令碼檢測復位

    ·非法地址檢測復位

    9、時種發生模塊，具有32KHz晶振PLL電路，可產生各種工作頻率。

    10、具有PDIP40、SDIP42、DIP40和QFP44等多種封裝形式，可方便地應用于各種嵌入式系統。

    系統的硬件及軟件設計

    整個系統可分為三大部分，一是傳感器等外圍電路部分，二是單片機及其外圍電路部分，最后是IC卡讀寫器部分。

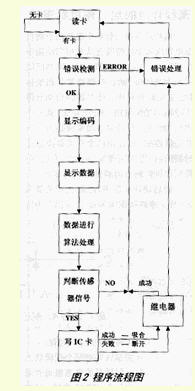

    核心控制程序燒錄在GP32單片機的片內FLASH內，并由GP32解釋并執行,長度為1.54K個字節，占用4.82%的EEPROM資源。圖2是程序流程圖。

    結語

    由于本系統是一個控制復印機的IC卡計費系統,因此傳感器采用了由光敏電阻和電位器構成的光電傳感器,而繼電器則是用于控制復印機的電源。由此，只要我們對應于不同的應用，相應的采用不同的傳感器和不同的輸出控制電路，就可構成不同應用面的IC卡計費系統。
