IC卡有線電視收費控制器的設計與研制
文章出處:http://5052h112.com 作者:邢武等 人氣: 發表時間:2011年09月22日
0 引言
隨著IC 卡有線應用技術的深人推廣,物業管理現代化水平的不斷提高,IC卡有線電視收費系統應運而生。IC卡有線電視收費系統的出現,解決了過去有線電視行業收費難、管理難的問題,也使得用戶收費方式更加方便、靈活。我們設計的IC卡有線電視收費系統,它主要由計算機網絡管理軟件系統和用戶有線電視收費控制器組成。本文主要介紹的是用戶有線電視收費控制器的設計。
1 IC卡有線電視收費控制器模式

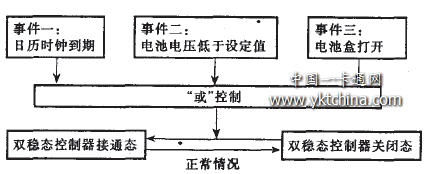

當用戶將含費IC卡(以日期形式存儲),插人收費控制器后,雙穩態視頻信號控制器接通視頻信號,這時用戶可正常收視。當交費日期到達時,收費控制器雙穩態視頻信號控制器斷開視頻通道,這時用戶須重新持卡交費。將含費IC卡再次插人收費控制器后,方可繼續收視。正常情況下,雙穩態視頻信號控制器處于接通狀態,用戶正常收視。只有當特殊事件發生時,才會影響雙穩態視頻信號控制器通斷狀態。如圖1所示。
圖 1
2 IC卡有線電視收費控制器組成與功能

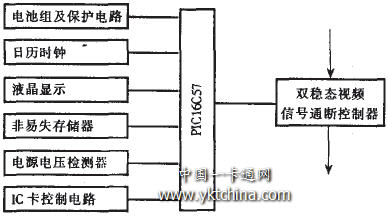

IC卡有線電視收費控制器由低功耗單片機、雙穩態視頻信號控制器、串行日歷時鐘、非易失存儲器、液晶顯示、電源電壓檢測器、、電池組等組成(如圖2)。其中IC卡采用88SC 102加密卡,其特點為容量大,安全性好。
圖 2 IC卡有線電視收費控制器
2.1低功耗單片機PIC 16C57
PIC 16C57單片機具有低成本、高性能、低功耗、易編程等特點,平時處于睡眠狀態時,狀態功耗<=1 µA。
PIC 16C57單片機通過IC卡控制電路可實現對IC卡讀寫器操作,同時可將卡內有用信息經識別處理后存儲于非易失存儲器中,并定時對日歷時鐘和電池電壓進行檢測,將有關信息通過控制器接口在液晶上顯示出來。單片機輸出口與驅動電路相連,從而實現對雙穩態視頻信號控制器的通斷控制。
2.2 雙穩態視頻信號控制器開關
目前,對視頻信號通斷控制普遍采用繼電器或高頻電子開關。繼電器在工作狀態時,需要較大的維持電流,還容易受電干擾、機械沖擊和振動等而改變通、斷狀態;普遍高頻電子開關,無論采用分立元件或集成芯片,都會對有線電視信號產生不同程度的干擾或衰減,且在特高頻頻段內難以有效關斷信號。

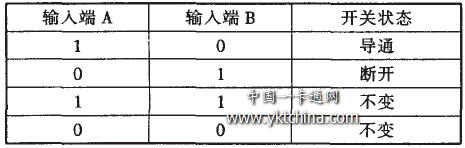

針對以上問題,我們研制了由直流微電機和一種特定的機械結構組成的控制方法,可以理想地實現對有線電視信號可靠接通和關斷。在接通和關斷狀態時,無功耗,而且通、斷狀態十分穩定,除了通、斷控制信號外,其它電干擾、機械沖擊和振動等都無法改變其通、斷狀態。采用該方法實施的有線電視信號控制裝置,在接通時,可以實現有線電視信號高保真傳輸;在關斷時,能可靠關斷。表1為控制邏輯表,其中A,B為控制器的兩個電信號輸人端。
2.3 串行日歷時鐘

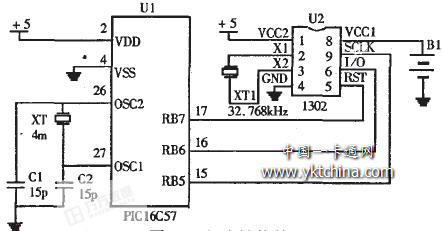

IC 卡有線電視收費器日歷時鐘采用可涓流充電的DS1302芯片,其應用電路結構簡圖如圖3所示。其中,單片機口線RB7, RB6, RBS分別與
DS13 02的RST,I/ 0和SCLK相連,Vcc2接主電源,Vcc I接3V備用電池。為防止備用電池電能下降,應打開涓細流充電器,向備用電池充電。當主電源電壓下降或掉電時,自動切換到備用電池供電。
圖 3 IC卡有線電視收費控制器電路結構簡圖
在調試日歷模塊過程中,要注意以下幾個問題:
(1) 控制口線
在DS13 02內部三根控制口線RST,SCLK,I/O分別接有40k下拉電阻,保證在上電時RST為低電平。特請注意,數據輸人/輸出時,在SCLK的上升沿,I/0管腳為三態。
(2) 晶體振蕩器
晶振可選KDS7D規格,且為32.768kHz。晶振與DS 1302直接連接,無需外接其它元件,最好不要在振蕩器兩端并電容到地,以免影響計時精度。如果有精度誤差,可在振蕩器兩端并6µF左右的電容。要特別提醒的是,由于振蕩信號較弱,用普通示波器很難觀察到晶振的振蕩波形。
(3) 初始化寄存器
與日歷 、時鐘相關的寄存器共有7個,存放的數據為BCD碼形式。秒寄存器的第7位為時鐘暫停位,當此位置為1時,時鐘振蕩器停振,DS 1302進人低功耗守候狀態;置為0時,則時鐘振蕩器工作。初始化時要對全部7個寄存器(80h,82h,---,8ch)定義初值,否則,DS1302將在低功耗守候狀態。若采用涓細流充電,則涓細流充電器寄存器(90h),可以定義初值為b7h,即選用一個二極管串8k電阻向備用電源涓細流充電。最大涓細充電電流為:
Imax = ( 5 V一0.7V )/8 K= 0 .54 mA。為防止任何其它寄存器的誤寫操作,可以將控制寄存器(8Eh)的第7位定義成寫保護(即該位置1)0
2.4 數據非易失存儲電路
非易失存儲器采用24LC01芯片,可用來長期可靠存儲系統內重要數據。用戶卡插人系統后,卡內密碼、卡號等關鍵數據將以密文形式通過單片機被存儲在存儲器24LC01中。用戶使用時,動態數據也將隨時被準確記錄于存儲器24LC01中。
2.5 降壓監測電路
降壓監測采用S80751,當系統電池電壓在正常值時,電壓監測芯片580751的輸出腳1腳為高,當系統電池電壓低于5.1V時,電壓監測芯片580751的輸出腳1腳變為低。單片機檢測到低電平后,將控制液晶顯示欠壓,以提醒用戶更換電池。
2.6 電池盒拉開狀態監測電路
當電池盒關閉時,保護電路輸出端為高電平;當電池盒拉開時,保護電路輸人端為低電平。單片機監測到低電平后,將視頻信號切斷,直到電池安裝好并將電池盒推人表內,保護電路輸出端重新變為高電平后單片機才會重新將視頻信號接通。
2.7 液晶及聲光報警電路
液晶采用PHILIP標準12C通訊模塊制作,可顯示欠壓、欠費、視頻信號切斷、卡誤四種信息狀態及其任意組合。聲光報警電路采用高亮LED和高響蜂鳴器,由單片機控制發出聲光報警。
3 軟件主流程圖

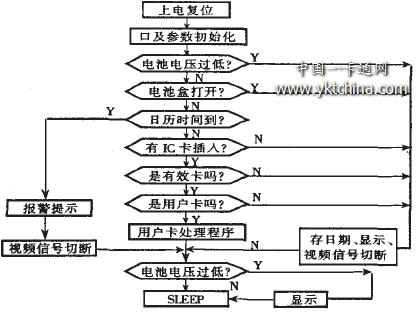

軟件采用PIC 16C5X框圖如圖4所示。
作者簡介:
中國科學院合肥智能機械研究所 邢武 陳家林 龍飛 李鋒 姚玉寶 唐冰
【參考文獻】
DS1302T rickleC hargeT imekeepingC hip.D ALLASS emiconductor Corpomtion,1999
蔡純潔,邢武編.PIC16/17單片機原理和應用.合肥:中國科學技術大學出版社,1997
