射頻接收芯片結構選擇的幾個要點

文章出處：http://5052h112.com 作者：紹興光大芯業微電子有限公司 湛偉   人氣： 發表時間：2011年09月22日

如果簡單的把射頻芯片設計分成系統設計、路模塊設計、版圖設計三個階段，那么，我們知道，越早出現不良設計對后面的設計工作造成的難度越大，為得到相同效果所花費的代價也就越大，由此系統級設計就顯得尤為重要。射頻接收器結構的確定可以說是系統設計的一個基本任務。

　　一般而言，在現代的射頻系統中，天線接收到的信號頻率很高而且具有極小的信道帶寬。如果考慮直接濾出所需信道，則濾波器的Q值將非常大，而且高頻電路在增益、精度和穩定性等方面的問題，在目前的技術條件下，對信號直接在高頻段解調是不現實的。使用混頻器將高頻信號降頻，在一個中頻頻率進行信道濾波、放大和解調可以解決高頻信號處理所遇到的上述困難，但是又引入了另一個嚴重的問題，即鏡像頻率干擾：當兩個信號的頻率與本振(LO)信號頻率差在頻率軸上對稱地位于本振信號的兩邊，或者說它們的絕對值相等但是符號相反，那么經過混頻后這兩個信號都將被搬移到同一個中頻頻率。如果其中一個是有用信號，另一個是噪聲信號，那么噪聲信號所在的頻率就稱為鏡像頻率，這種經過混頻后的干擾現象通常被稱為鏡頻干擾。為了抑制鏡頻干擾，普遍采用的方法是利用濾波器濾除鏡像頻率成份。但是由于該濾波器工作在高頻頻段，其濾波效果取決于鏡頻頻率與信號頻率之間的距離，或者說取決于中頻頻率的高低。如果中頻頻率高，信號頻率與鏡像頻率相距較遠，那么鏡像頻率成份就受到較大的抑制;反之，如果中頻頻率較低，信號頻率與鏡像頻率相隔不遠，濾波的效果就較差。但另一方面，由于信道選擇在中頻頻段進行，基于同樣的理由，較高的中頻頻率對信道選擇濾波器的要求也較高。所以，鏡像頻率抑制與信道選擇形成了一對矛盾，而中頻頻率的選擇成為平衡這對矛盾的關鍵。在一些要求較高的應用中，常常使用兩次或三次變頻來取得更好的折衷。

　　依靠考慮周到的中頻頻率選擇和高品質的射頻(鏡像抑制)和中頻(信道選擇)濾波器，一個精心設計的超外差接收機可以達到很高的靈敏度、選擇性和動態范圍，長久以來成為經典的傳統選擇。如前所述，超外差接收機在抑制鏡像頻率干擾、敏度和選擇性上有較大優勢，而且多級轉換無直流漂移和信號泄漏，但是也有成本高、對IR濾波器有較高要求、需要低噪聲放大器(LNA)和混頻器(Mixer)與50W的良好匹配等缺點，而且鏡像頻率抑制濾波器和信道選擇濾波器通常不適于單片集成。

　　后來的零中頻(Zero IF)結構，如圖1所示，不需要抑制濾波器，交互調制降低，較適合單片集成。但也有直流失調、信號泄漏的缺點，而且需要高頻、相噪的頻率合成器，給電路設計也帶來一定難度。與零中頻相似，低中頻(Low IF)結構也適于集成，其結構如圖2所示(兩圖均以2.4GHz頻段的IEEE802.15.4協議為例)。但需要注意的是帶內鏡像頻率信號的抑制。通常需要70dB的鏡像抑制比，但往往片上集成只能達到40dB或更少。

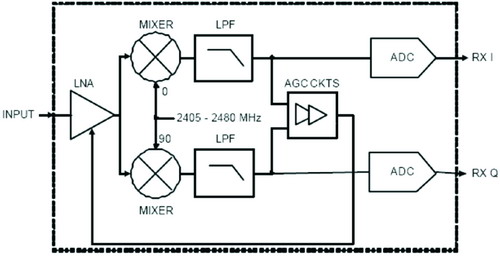

圖1  零中頻接收機結構

圖2  低中頻接收機結構

  　　其他接收結構還有寬帶-雙中頻接收機、采樣接收機、數字中頻接收機等。寬帶-雙中頻接收機結構具有易集成、成本低、功耗低等優點，其缺點是閃爍噪聲影響和二階互調失真明顯，且有射頻中頻串擾的問題。子采樣接收機和數字中頻接收機對模數轉換器(ADC)有較高要求，如需要ADC有足夠高的動態范圍，帶通Σ-Δ ADC( Band pass Σ-Δ ADC)等，而帶通Σ-Δ ADC有較大的設計難度。

　　如前所述的原因，現在的射頻芯片采用零中頻和低中頻方案的設計較為普遍，也是射頻接收端通常需要仔細評估的兩種方案。零中頻采用IQ解調的方法提取相位，正交成分等信息，由ADC將其數字化后處理。低中頻則采用典型的限頻鑒頻器從調制載波中提取信號。

　　低中頻結構避免了自動增益控制(Automatic gain control, AGC)電路且對信道信號的好壞有較快的響應速度，由此降低了接收機及相關電路的復雜度。鑒頻器等電路易于設計，不要求載波同步及大電流，占用芯片面積也較小。不過相對于采用相干解調的零中頻結構，低中頻結構的靈敏度會有3dB的損失。而且通常低中頻結構需要一個信道濾波器獲得有效載波頻率，降低噪聲，鄰道干擾等的影響。如果射頻系統所使用的協議所限定的信號頻率寬度，鄰道選擇要求較寬松，則對濾波器的要求就比較低。低中頻結構還需要鏡像抑制混頻器降低鏡像干擾問題。

　　對于低碼元(chip)率的協議，如2M Chips/s，要求調頻寬度約為2 MHz。如果中頻過低，信道濾波器相對帶寬過高，那么濾波器也很難實現，而且也難以將中頻信號濾出，則將難度轉嫁給了基帶的數字濾波器。相反，中頻濾波器頻率過高就要求放大器的帶寬足夠大。

　　相比于低中頻，零中頻結構不需要本振在接收和放射模式間改變頻率，也就降低了頻率合成器設計的難度。零中頻結構也不需要鏡像抑制混頻器，因為零中頻結構不會產生鏡像頻率。相比于相等帶寬的中頻帶通濾波器的設計，零中頻結構只需要更簡單的低通濾波器以確定I路與Q路輸出信噪比。零中頻結構可以在濾波器匹配和同步檢波技術上獲得最佳解調效果。

　　不過零中頻相比于低中頻技術也有自身的缺點。比如需要AGC，混頻器后的直流偏移(DC offset)消除電路，并且由于信號分I、Q兩路，故須兩個模數轉換器(ADC)及一個共用的ADC來對信號進行模數轉換。IQ兩路與基帶芯片或集成的基帶電路之間需要一個IQ模擬接口，IQ結構存在一個重要設計難點就是IQ平衡問題。IQ兩路間的幅值和相位失衡將產生IQ圖像疊加在有用信號上，這會降低EVM性能。所以，零中頻結構有時還需要額外的電路來隔離基帶芯片以實現同步解調。表1給出在一種IEEE802.15.4的射頻接收器在0.18mm工藝下的兩種設計方案的面積對比。

　　通過上面的敘述，簡要比較了幾種常見接收結構的優缺點。選擇最適合協議的結構還包括對功耗、總體匹配、鏡像消除、閃爍噪聲與品質噪聲等方面的考慮。在低功耗考慮方面可以有直接變頻、通S-D ADC( Low pass S-D ADC)、交帶通S-D ADC( Quadrature band pass S-D ADC)等考慮。對于不同的協議，他們的閃爍噪聲、碼率等情況都有所不同，需要仿真后得出結論。

　　總之，接收器結構設計非常重要，不能簡單的認為哪種結構“好”哪種結構“不好”，而是需要認真的分析協議要求，根據相關參數仿真，而且最終的定案會牽涉到多方面的折衷考慮。

　　參考文獻：
　　1. BG1APM，零中頻無線接收機：理想、現實與演化，廣播愛好者論壇，2003
　　2. 朱江、黎福海，GSM手機射頻系統分析與研究，電子工程世界論壇，2006
　　3. John Notor, Anthony Caviglia, Gary Levy，CMOS RFIC ARCHITECTURES FOR IEEE 802.15.4 NETWORKS，IEEE Communications Magazine, 2004
　　4. Nicola Scolari ，Christian Enz，Digital Receiver Architectures for the IEEE 802.15.4 Standard，IEEE Communications Magazine, 2004
