光纖激光打標在IC卡行業的應用
文章出處：http://5052h112.com 作者：中國一卡通網 收編 人氣： 發表時間：2011年10月09日
光纖激光打標主要應用于電信行業的手機卡標刻、城市公用事業IC卡標刻，其具體的應用領域涵蓋公共交通、出租、軌道交通（地鐵）、供水、供熱、燃氣、園林風景、數字社區、路橋收費、停車場管理等十分廣泛的領域。
智能卡（Smart card 或 IC Card）又稱智慧卡、聰明卡、集成電路卡及IC卡，是指粘貼或嵌有集成電路芯片的一種便攜式卡片塑膠。它是將具有微處理器及大容量存儲器的集成電路芯片嵌裝于塑料基片而形成，其外形與普通的*十分相似。智能卡是隨著半導體技術的發展及社會對信息的安全性和存儲容量的要求日漸提高應運而生的。如今，智能卡已經成為信息社會的一顆新星。常見的智能卡有電話IC卡、身份IC卡，以及一些交通票證和存儲卡。

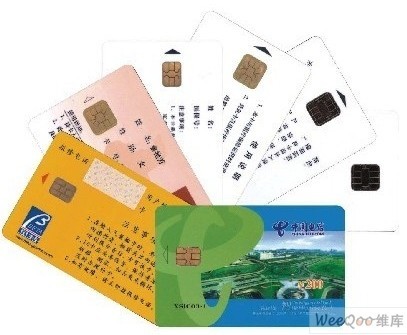

圖1：眾多智能卡的激光打標
中國的IC卡產業正在以驚人的速度發展，特別是近兩年來，中國的年發卡量均超億張，IC卡的應用領域遍及電信、社保、第*、銀行、稅務、公交、高速公路卡、加油卡等諸多行業。隨著IC卡應用規模的擴大，卡片的封裝印刷和標識業務已經發展成為了產業化生產。
隨著IC卡行業的發展與對制卡要求的提高，卡的印刷方式也從油墨印刷、熱轉印逐步轉向了激光打印。
光纖激光打標與其他制卡技術的比較
激光打標由于具有永久標記、無耗材等諸多熱轉印技術所無法比擬的優點，正在越來越多的應用領域取代傳統的制卡技術。此外，由于激光技術的迅速發展，加上市場對高輸出功率、小體積以及維護量小的激光產品的需求，集成在發卡機中的激光模塊已經從燈泵浦打標機、二極管泵浦打標機逐漸發展為光纖激光打標機。
光纖激光打標機是用計算機控制激光在卡片表面蝕刻出字符、圖案或條形碼等內容，具有標識效果更加精美、無耗材、免維護等優勢。

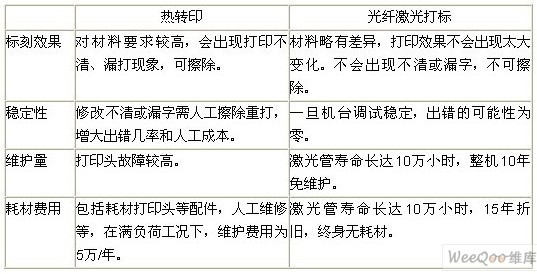

表1：熱轉印和光纖激光打標的比較

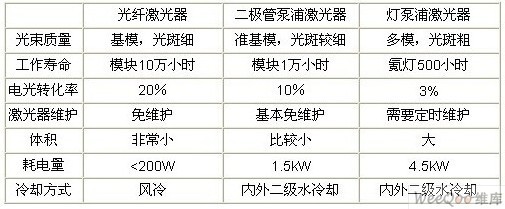

表2：光纖激光器與其他激光器的比較
光纖激光打標機的制卡效率
光纖激光打標機集成在小型發卡機上。以集成在PT3080上的功率為10W的光纖激光打標機為例，該系統每小時能標記750張卡。

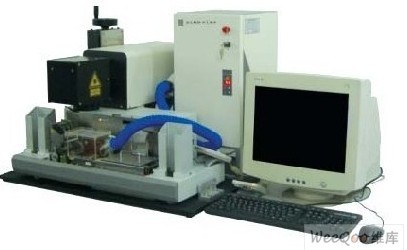

圖2：PT3080小型發卡機系統
集成在MPR系列大型發卡機上的光纖打標機，每小時大能標記4000~6000張卡。

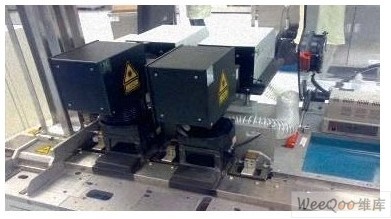

圖3：MPR大型發卡機系統
光纖激光打標應用的材料
光纖激光打標所能標記的材料非常廣泛，其中以PVC、PC、耐高溫塑料、Teslin、ABS、PET、PET-G、PET-F等材料為主。
光纖激光打標在IC卡行業的應用實例
光纖激光打標主要應用于電信行業的手機卡標刻、城市公用事業IC卡標刻，其具體的應用領域涵蓋公共交通、出租、軌道交通（地鐵）、供水、供熱、燃氣、園林風景、數字社區、路橋收費、停車場管理等十分廣泛的領域。下面列舉一些光纖激光打標的具體應用領域與打標實例。
1、電信行業
（1） SIM卡

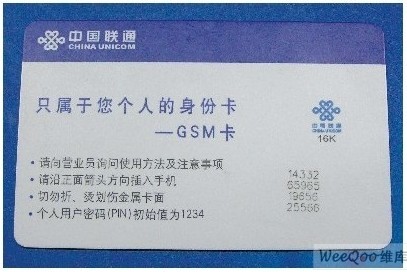

圖4：用30W光纖激光打標機標記的手機卡
圖4是用功率為30W的光纖激光打標機在手機卡上的打標效果。手機卡激光標刻內容主要為128,39條形碼和數字。一般對條形碼的可讀級別有一定要求。使用30W光纖激光打標機標記，每張卡所用的打標時間在1s以內（視材料而定）。當然，對于同樣的標刻內容，激光的平均輸出功率越高，標記所需要的時間越短。
（2） 手機支付卡
2、交通行業
（1） 城市交通一卡通
（2） 鐵路一卡通
3、企業應用
（1） 公司門禁卡
（2） 校園卡
（3） 燃氣一卡通
（4） 電力智能卡
4、 政府行業
（1） 身份證卡
（2） 駕駛執照
（3） 電子護照
（4） 市民卡
（5） 社保卡
5、金融和零售
（1） 商場、超市儲值卡
（2） 銀行借記卡
（3） 網銀USB key

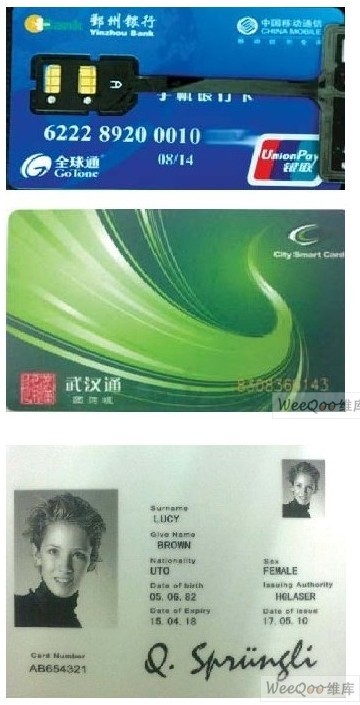

圖5：手機支付卡、城市一卡通、校園卡和身份證卡的標記效果
智能卡的應用已覆蓋到當今社會經濟的眾多領域。根據國際專業機構調查，目前在國際上有數十億張智能卡正在被使用，在我國的大中城市智能卡的應用也日益普及。在一些地方，當地政府甚至把建設城市一卡通或市民卡工程當作一種“民心工程”來加以建設，在現實生活中確實也起到了很好的效果，對于促進整體的和諧社會建設起到了積極的促進作用。因此，隨著智能卡行業的發展，激光技術在其中的應用也必將越來越廣泛。
