IPC-2402在校園一卡通系統中的應用

文章出處：http://5052h112.com 作者：羅蔚   人氣： 發表時間：2011年11月24日


    校園一卡通系統是數字化校園的基礎工程，是數字化校園中有機的、重要的組成部分。為數字化校園提供了全面的數據采集平臺，結合學校的管理信息系統和網絡 形成全校范圍的數字空間和共享環境。為學校管理人員提供具有開放性、靈活性 面向學校的應用服務管理平臺、是管理科學化的必要前提和基本途徑。以校園一卡通系統為平臺，實現以人為本，并可充分利用銀行的金融服務，實現“一卡在手，走遍校園”。必將滿足重點中學數字化建設的需求及目的。用戶持一張銀行借記卡及一張校園卡 可根據用戶需求實現與銀行的自助圈存、批量轉帳及交易結算。利用信息化手段實現財務管理、杜絕財務漏洞、提高資金使用效率。提高學校教學管理和教學服務的質量和效率．節省勞動力。同時銀行亦可實現吸納儲蓄、擴大業務。

    2 系統構成

    一卡通系統主要由：一卡通服務器、子系統工作站(工控PC)、終端機及網絡接入設備等組成。子系統包括：

    (1)發卡結算中心子系統
    (2)用水管理子系統
    (3)收費／售飯管理子系統
    (4)圖書館管理子系統
    (5)考勤管理子系統
    (6)用電管理子系統
    (7)機房管理子系統
    (8)銀校轉帳子系統
    (9)多媒體查詢子系統
    (10)學籍管理子系統
    (11)公用電話管理子系統
    (12)門禁管理子系統
    (13)其它子系統

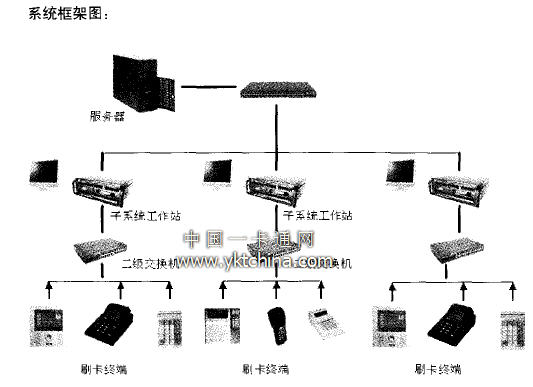

    3 系統網絡結構

一卡通網絡系統網絡結構分為兩層 第一層是以數據庫服務器為中心的一卡通主干網．采用TCP／IP協議通訊，該層可聯接各個子系統的工作站、前置機 圈存機及多媒體查詢機。第二層是由各子系統工作站控制的RS232或RS485通訊網絡，該層網絡使用工控PC機做為工作站通過485通訊卡或通過二級交換機實時控制各個終端機運行，采集交易記錄并上報至一卡通服務器。

    系統設計原則

    1．安全、可靠、高效；
    2．先進、成熟、易擴展．

    4 系統配置

    子系統工作站采用IPC一2402整機作為主控計算機

    IPC-2402整機的特點：

    優良的進風散熱設計，整機溫度實時監控超凡脫俗的工業造型設計可以兼容13、14槽無源底板 全長CPU卡可支持研祥各類全長卡，支持UPS功能支持研祥獨有EPI總線及其接13，整機運行更穩定可靠。

    規格：
    外形尺寸：1 77mm(H)×482mm(W)×461 mm
    (D)
    主板：研祥全長卡 適配Intel P4-3．4G處理器，
    512M內存
    底板：研祥13槽無源底板前面板：帶LCD屏 進行溫度監控以及電源硬盤的運行狀態顯示
    驅動器空間：提供三個硬盤位．標配160G硬盤，一個光驅位電源支持PS／2規格電源其它采用2個防震壓條，防止震動安全門帶鎖保護控制部件整機前后帶鍵盤接口

    5 系統評價

    整個系統的設計原則優先考慮安全可靠 并且一些子系統工作站要求24小時運作，所以子系統工作站采用工控整機IPC-2402 IPC-2402可兼容研祥所有全長CPU卡 前面板采用鋁合金造型．箱體為優質鋼材成型。具有良好的密封防塵、散熱 抗振、EMC性能。整機采用優良的散熱設計 適合于各種不同的標準上架型工業現場。

     (文/研祥智能股份有限公司 羅蔚)
