如何在廣電智能建筑中建立一卡通管理系統

文章出處：http://5052h112.com 作者：王勝義 王春申 張靜   人氣： 發表時間：2011年12月02日

1 一卡通管理系統(ICNS)概述

    廣電智能建筑中一卡通管理系統要能通過一張卡實現一卡多證的身份識別，同時要能和廣電智能建筑中物業綜合管理系統、IBMS系統、電視工藝管理信息系統集成，建立一個覆蓋整個廣電智能建筑的綜合管理系統和服務平臺，提供一個方便、人性化的工作環境。系統可實現內部各分系統之間的信息交換、共享和統一管理。

2 系統規劃設計原則

    (1)先進性

    系統采用智能型模塊化設計思路，網絡通信采用國際流行的TCP／IP協議，系統服務器通過以太網將各個子系統集成到一個計算機支撐平臺上，建立起整個區域的“一卡通管理系統”界面；后臺采用統一的大型數據庫結構；系統容量支持超大構架一卡通管理系統。通過這個統一的界面可以十分方便、簡單地實現對被集成的各個子系統的監視、控制、結算和管理。

    (2)安全性

    各子系統保持相互獨立的原則，以降低同時故障的可能性。系統采用服務器安裝防火墻軟件、網絡數據庫備份、管理人員多級識別技術，以便不同的操作員在不同的子系統上或集成管理系統上有不同的權限，使系統更安全，管理更方便。采用事件跟蹤技術，以便記錄下所有的操作行為和狀態，供管理和取證之用，并實時更新黑名單。集成管理系統雙機熱備份，以提高 數據的安全性。

    (3)實用性

    均采用Windows界面以及下拉式菜單與彈出框相結合的技術，功能完善，友好實用，易于掌握。

    (4)兼容性及可擴充性

    各子系統數據庫采用相同的數據庫技術，以提高集成與管理的效率。支持TCP／IP以及ODBC技術，以使系統真正做到開放性，為子系統甚至集成管理系統與其他外部系統集成奠定基礎。系統結構支持TCP／IP，可以在不破壞原有系統結構的情況下，方便地進行系統擴展。系統具有標準、方便的軟硬件平臺接口，能夠實現與IBMS等集成。

3 系統實現功能

    為實現廣電智能建筑對智能化系統先進性的要求，必須采用國際上先進的、具極強網絡功能的、配合高保密性的非接觸式一卡通系統設備，為用戶建立一個可信賴的智能卡系統。要求本著集成化的原則，將該智能卡系統建成為一個安全高效、使用方便、適應力強、符合計算機和網絡通信技術最新發展潮流并應用成熟的系統，如圖1所示。

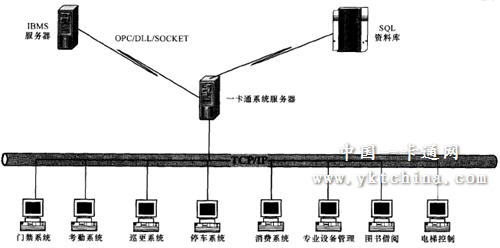

圖1 一卡通系統示意圖

    一卡通管理系統可考慮以下10個子系統并進行規劃：

    發卡、門禁管理、考勤、停車場管理、消費、巡更管理、節目磁帶管理、圖書資料管理、電視專業機房及設備管理、電梯控制管理等子系統。針對系統的實際管理需要，設計各子系統實現的功能具體如下：

(1)一卡通系統集成及發卡中心子系統

    系統集成和智能卡發行管理中心子系統是一卡通系統的成員之一，主要進行系統內人員的身份管理，并管理和監控智能Ic卡(非接觸式、分區加密)的使用，對智能卡權限進行控制和更改，確保卡片及系統的安全性和實施監控功能。管理系統應當支持數據導人導出功能，以便于錄人數據和修改數據。系統要求具有標準、方便的軟硬件平臺接口，能夠實現與其他系統的集成和聯動。可以采用可視化圖形界面及開發應用運行平臺，便于操作和二次開發。

    發卡中心。統一進行卡片發行、充值、掛失和換卡等操作后即可使用，無需也不允許再到各子系統進行任何授權操作。發卡中心系統能提供成像證卡設計和打印功能，包括彩色圖像、文字等，證卡圖像作為標準數據存放在一卡通數據庫中，子系統根據需要可以調用。系統的設置和修改對于不同的人有不同的權限，具有良好的安全性。同一張經發行授權的IC卡應可分別用于員工、物業等人員的門禁、考勤、巡更、消費等，真正實現一卡多用。在對外接待處設置發卡工作站，用于臨時卡的發放。

(2)門禁管理子系統

    根據門禁管制點的分布狀況及廣電智能建筑對門禁的應用管理需求，建議設計采用聯網型門禁管理系統，網絡通信采用TCP／IP協議，控制器采用分布式管理方式，分區域設置門禁控制。系統能對設防區域的位置、通行對象、通行時間等進行實時控制和設定。能與計算機聯網交換數據。系統提供專用的I／O控制模塊，可實現與消防、監控等系統的聯動。當辦公區域發生火災報警時，可自動開啟通道門，便于人員疏散。門禁系統提供OPC接口，可實現與其他系統的集成和聯動。

(3)考勤子系統

    系統可以統計每個員工的出勤、遲到、早退、請假、加班、出差等狀況。系統能夠自動統計出總報表、部門報表、月報表、出勤異常報表等。可記錄每個屬于本部門員工在本周、本月、本年的出勤和遲到記錄。系統有定制的周、月、年的統計報表，同時具有靈活的用戶自定義報表，可根據系統中的定義字段，由用戶任意組合形成各自所需要的報表。

(4)停車場管理子系統

    該系統可實現智能化停車，內部工作人員所持卡(車輛)出入停車場，外部人員憑臨時卡進出停車場，由子系統后臺記錄、查詢，進行有效的車輛進出管理。本系統可實現與消防、安保監控等系統聯動控制。

(5)消費子系統

    消費子系統采用“電子錢包”的方式。在廣電智能建筑所涉及之消費點處設置消費機和充值(查詢)點，實現了食堂無飯票、消費點無現金流通的收費管理；消費者只需預先充值于感應卡中，消費時在收費機感應區的有效距離內刷卡，收費機認可后便可完成消費。系統能夠提供靈活的收費方式和結算功能，如既可以固定金額收費，也可以按計算器方式收費。對于消費機每筆交易記錄都應有流水號，交易賬目要求帶校驗功能。在充值(查詢)點除能方便快捷地充值外，還應可以方便地查詢相關信息，如卡狀態、卡內余額、消費明細等。要求系統在各消費點和后臺數據庫之間進行數據交換，系統管理和維護方便。

(6)巡更管理子系統

    利用IC卡可實現對安保人員巡更路由的管理，確保大樓安全運行。

(7)節目磁帶管理子系統

    利用Ic卡可實現對節目磁帶出入、借用進行管理，節目磁帶管理系統可自動識別借閱者身份，有效提高磁帶借用管理的運作效率，并可隨時對磁帶庫進行查詢、統計等。

(8)圖書資料管理子系統

    本系統采用智能感應式Ic卡取代傳統的紙質借書證，實現內部圖書資料等的借閱管理。借書過程為通過感應式Ic卡閱讀器讀取借書證信息，并判斷借書證的有效性，確認借書證有效后，通過條碼掃描儀掃描圖書信息辦理借書手續，并將借書信息保存到后臺數據庫。

(9)電視專業機房及設備管理子系統

    利用IC卡對各種專業機房和設備進行管理，實現對專業機房及設備使用的計時、計費管理和控制，并產生相應的匯總數據，為節目制作成本核算提供準確、可靠的數據信息。

(1O)電梯控制管理子系統

    該系統利用感應讀卡機與MCU監視聯動控制模組連接，當人員搭乘電梯刷卡后，NCU網絡控制模組能夠做出同意或拒絕人員多樓層之電梯樓層權限管制，以強化安全。

4 系統設計要求

    (1)廣電智能建筑一卡通管理系統要求采用TCP／IP傳輸協議，運用先進的計算機網絡技術、通信技術及非接觸式感應卡技術，為廣電中心大樓的各項管理功能提供現代化手段，以提高管理質量和水平。通過TCP／IP協議，要求將一卡通各個子系統進行連接，實現一卡一庫。建議采用C／S或B／S構架的系統體系，這樣通過一個局域網一個數據庫服務器，配置多個管理工作站，可以方便地實現系統擴展。

    (2)作為煙臺市標志性建筑之一，是集電視節目的制作、播出、傳輸、存儲、辦公、服務于一體的現代電視媒體大樓。智能卡的應用在安全、管理方面顯得尤為重要。管理系統要求從硬件和軟件上都采用安全保護和權限管理。系統應采取服務器上安裝防火墻軟件、網絡數據庫備份、管理人員分級按權限操作、實時更新黑名單等多種有效措施，確保整個系統的安全性。 各個子系統站點應當能夠脫機工作，當網絡暫時不通時，不影響正常使用。

    (3)系統要求采用開放式網絡數據庫平臺，并提供數據庫結構或者相關數據接口，以便綜合信息集成系統(IBMS)、智能物業及設施管理系統(IPMS)對系統的數據進行查詢、寫入等訪問。

    (4)管理系統主要針對“一卡一庫’的管理，要求將各個子系統的數據都進行統一的數據存儲和管理。當一個子系統的資料在數據庫中進行修改以后，可以在其他子系統的相對引用中得到資料更新，實現各個子系統的高效管理。管理系統所包括的門禁、消費、停車等各個應用子系統之間應做到數據的共享和互相訪問。以智能卡的掛失為例，當失卡者在掛失點登記后，系統應以最快速度通過網絡將掛失信息傳遞到每一個讀寫卡站點，從而保護掛失者的利益。

    (5)使用非接觸智能卡(PHILIPS公司的Mitre 1卡)對各種專業機房和設備進行管理，實現演播室、轉播車、攝像機、編輯線等設備使用的計時、計費管理和控制，并產生相應的匯總數據，為節目制作成本核算提供準確、可靠的數據信息。

    (6)管理系統中心可設在物管中心辦公室。

5 集成要求

    一卡通管理系統與物業管理系統、綜合安防系統、辦公自動化系統、樓宇自動化系統乃至其他智能化子系統有著密切的聯系，通過IBMS綜合信息集成平臺，實現共享設備運行參數、能源消耗信息等各類統計信息，并提供各種增值服務，是提高工作效率和管理水平的有力管理平臺。

    一卡通管理系統與其他系統的集成要求至少包括以下內容(投標商可以根據自己的理解及以往的項目經驗進行補充)：

    與物業管理系統：實現從IBMS數據庫中讀取相關的消費類數據，自動生成自動賬目結算，查詢IC卡余額和消費記錄。
    與綜合安防系統結合：讀取同興路由、時間以及相關視頻及圖像信息。
    與辦公自動化系統：物業管理系統應預留與辦公自動化系統的接口，將來可以集成到EIP企業信息平臺上，實現統一認證、數據共享和流程的互聯互通。

    一卡通系統中還包括員工的身份資料管理。身份資料管理可以通過每個與局域網直接或間接相連的終端設備，從后臺數據庫中調用，從而方便地進行查詢和管理。

    一卡通系統為統一數據庫系統，智能一卡通系統的相關數據通過數據接口，進行統一監控和管理。智能一卡通可以與消防、監控系統和設備管理系統聯動控制。當消防系統報警時聯動相應區域的門禁打開，方便人員逃生。重要區域的門禁刷卡時聯動相應攝像機進行拍照，可進行對刷卡時間、地點、刷卡人照片的查詢。

    系統具有OPC接口可對專業用房及設備租賃管理、資產管理等廣電中心專用軟件的二次開發和系統集成。

6 主要設備選型及技術指標

6．1 讀卡器技術要求

    存儲器容量：5 000用戶、30 000條記錄以上
    帶后備電池，斷電工作4 h以上
    刷卡距離不小于8 cm
    采用TCP／IP通信協議、實時在線
    單機可以獨立工作

6．2 消費機技術要求

    存儲器容量：15 000條記錄以上
    黑名單容量：3 000張以上
    收費方式支持定值式、分類式、直接式
    帶后備電池，斷電工作4 h以上
    采用雙面帶背光液晶顯示屏，顯示卡中余額、消費金額等
    刷卡距離不小于8 cm
    采用TCP／IP或RS485通信接口
    采用防水、防污操作鍵盤
    單機可以獨立工作
    具有多種交易安全保護措施

7 系統工程驗收

    系統驗收分為3個階段：(1)軟硬件產品進場驗收； (2)系統及設備安裝／調試驗收；(3)工程竣工驗收。

    智能化總包投標人應在投標書中寫明3個階段系統驗收(含系統的硬件和軟件)的內容、系統硬件和軟件的測試方法。一卡通管理系統安裝完成后，至少應能正常試運行工作3個月后，方可進行工程竣工驗收。一卡通管理系統工程竣工驗收由智能化總包、第三方、業主／智能化監理的代表組成驗收小組，按設計要求進行驗收。系統的工程竣工驗收應包括下列內容：檢查 系統的工程施工質量；檢查系統正常運行狀況；圖紙、資料的移交。系統工程驗收同時依據《智能化系統工程總承包招標技術文件》中的“檢驗、測試和驗收”的有關內容。
