PBOC/EMV之DES算法

文章出處：http://5052h112.com 作者： 人氣： 發表時間：2012年02月19日

    Des是在金融電子領域用的比較多的一種加解密算法, 比如POS,ATM,智能IC卡等領域. 這個算法網上可以找到很多, 這篇文章只是自己整理一個版本，加入了一些自己的理解和注釋.

    關于什么是des算法以及歷史由來等知識就不在這里廢話了，直接入正題.

    首先從一個高的層次理解des的原理.
    Result = Des(data, key, mode);
    把des看成一個函數, 它有三個入參:
    1 data, 是要加密或解密的數據, 它是一個8字節的數據, 如果不是8字節，可以通過補位的方式，補成8字節的倍數.然后就可以分成多個數據段分別進行加密或解密.
    2 key, 這個是用來加密或解密的密鑰，它一定是一個8字節的數據.
    3 mode, 這個指示Des的工作模式，即加密或者解密
    而函數返回的result就是最終加密或解密的結果，這的長度和data是一致的.

    下面就可以深入剖析一下Des具體做什么了. 它有兩個數據要處理，一個是data,一個是key.先來看看如何處理key

    Key是一個8字節的密鑰，在銀行系統中，這個key一般由一個主密鑰通過一個分散因子分散而來的. 可以表示如下:
    Key=k1k2k3…k64
    這個數據的第8, 16, 24, 32, 40, 48, 56, 64位(也就是每個字節的最高位)是用來做奇偶校驗的，所以真正有效的密鑰位數只有56位.我們把奇偶校驗位去掉, 剩下56位，新的key表示成如下:
    Key=k1k2k3…k56
    然后，把key分成相等的兩部分，A和B，即
    A=k1k2…k28
    B=k29k30..k56

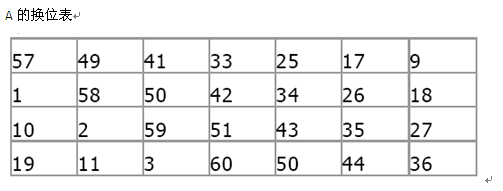

    接著把A，B中的位的位置分別換一下,換位的規則按照下面的表

    也就是說，A的第一位換成原來輸入的密鑰的第57位, 第二位換成輸入密鑰的第49位等等，同理B也是.
    最后的結果如下:
    A=k57k49…k36
    B=k65k55…k4
    A和B的位數沒變，還是28位

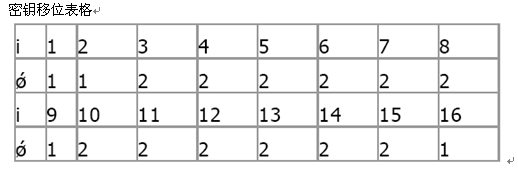

    下面要做的操作是把A，B進行移位，循環左移，移動的位數按照下面的表格進行:



    Des的密鑰是經過16次迭代生成的一組16個密鑰. 上面的表格i表示是第幾次迭代，下面的數據表示該次迭代密鑰循環左移的位數. 比如第1次迭代循環左移1位，第3次迭代循環左移2位等. 而第i次迭代用的輸入數據是第i-1次迭代的結果. 如果用&(i)表示第i次循環左移操作，則可用如下的公式表示迭代操作:
    第一次:
    A(1)=&(1)A
    B(1)=&(1)B
    第i次:
    A(i)=&(i-1)A
    B(i)=&(i-1)B

    現在假設第i次迭代后, 生成的A,B如下:
    A(i)=A(i)1A(i)2….A(i)28
    B(i)=B(i)1B(i)2….B(i)28

    然后，把A,B合并, 即

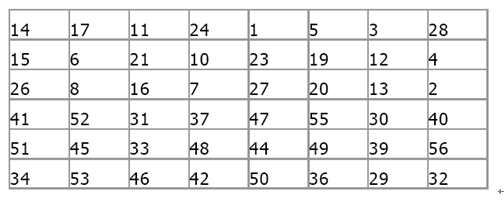

    C(i)=A(i)B(i), 顯然，C(i)有56位, 然后按照下面的表格，取出這56位中的48個位重新得到一個Key(i).



    也就是說生成的密鑰key(i)的第1位，為原來C(i)的56位密鑰的第14位，key(i)的第2位，是原來C(i)的56位密鑰的第17位等，最終，生成一個48位的key(i)=k(i)1k(i)2….k(i)48.
    因為一共有16次迭代, 所以共有key(0), key(1), key(2),….key(16)， 16組key.

    現在你知道了，最初傳入的8字節(64位)的密鑰最終會生成16個48位的密鑰.先不理這些密鑰怎么用, 下面自然會用到.

    說完了key,該說說輸入的數據了. 數據也是8字節的數據. 實際應用中，數據往往不會剛好是8字節，這時可以把數據補齊成8的倍數，然后分段加密.

    假設輸入數據表示成如下:
    Data=d1d2d3….d64

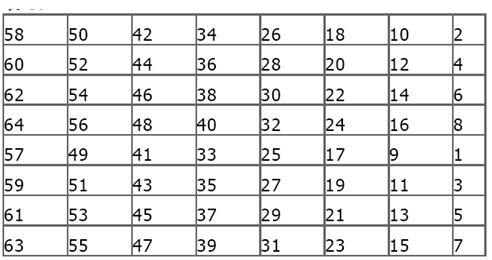

    首先把64個位的位置換一下, 換位的規則按照下面的表:



    也就是說,新數據的第1位是原數據的第58位, 新數據的第2位是原數據的第50位，依次類推. 新生成的數據如下:
    Data=d58d50d42….d7
    為了方便繼續下面的步驟，把上面的數據表示為:
    changeData=d1d2d3….d64
    把changeData分成相等的兩部分，即left, right.
    Left=d1d2…d32
    Right=d33d34…d64

    迭代標志:
    下面的操作要進行迭代了，為了描述方便，前面加了一個迭代標志.

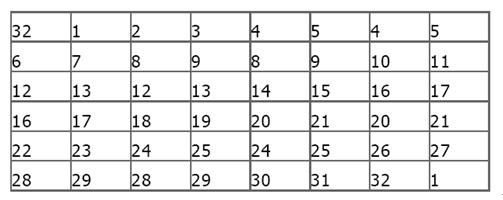

    然后，left不變，把right由32位擴展為48位, 擴展的規則由下面的表格指定:



    你可能奇怪為什么可以換一下位置怎么會由32位擴展到48位呢，其實可以看到表格里有一些數據是重復的，也就是說，48位的數據里有一些重復的. 新生成的right可表示如下:
    Right=d32d1d2….d1
    還記得前計算出的16組key嗎, 把key(1)取出來，跟right異或, 得到一個新的right,表示成如下:
    Right=r1r2r3…r48

    接著要把這個48位的right還原成32位，也就是進行數據的壓縮,壓縮的步驟如下:
    1 把right分成8部分,每部分6位,表示如下:
    a=r1r2…r6
    b=r7r8..r12
    c=r13r14..r18
    d=r19r20…r24
    e=r25r26..r30
    f=r31r32..r36
    g=r37r38..r42
    h=r43r44..r48
