基于VLAN技術的校園“一卡通”管理系統
文章出處：http://5052h112.com 作者：陳瑤 嚴峻 王勇超 人氣： 發表時間：2008年01月17日
0引言
目前，校園“一卡通”管理系統在許多高校得到了應用。網絡技術的不斷發展，尤其是局域網技術，從傳統LAN到交換LAN，再發展到虛擬LAN 即VLAN (Virtuall Local Area Networks)，網絡的性能和功能得以不斷地改進和完善，使得VLAN技術在高校網絡中被廣泛應用，校園“一卡通”系統就是其中之一。
1校園“一卡通”管理系統整體構架
校園“一卡通”管理系統中，校園卡一般采用非接觸式IC卡，同時與磁條相結合，使校園卡既具有校內結算功能，又具有銀行金融服務功能。目前，很多學校都是由幾個校區合并而成，為了保證各校區之間數據傳輸的安全，在原來校園網基礎上，
又建成了校園“一卡通”物理專網。

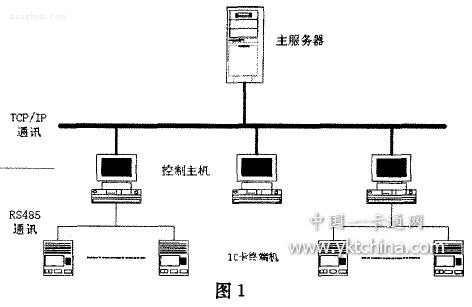

校園“一卡通”系統的網絡構架為二層結構，如圖1所示。第一層由專網主干TCP／LP網絡構成，其上主要有主服務器以及為數眾多的控制主機(主干網絡客戶端)；第二層由控制主機與IC卡終端機之間的RS485通汛網絡構成。
其中控制主機具有通訊協議的翻譯功能，它將RS485協議轉換成TCPHP協議，再通過專網主干通道，上傳數據給主服務器。
2 VLAN 的特點與劃分
所謂虛擬局域網(VLAN--virtuaI LAN)，是指組網所依據的不是站點的物理位置，而是邏輯位置(MAC地址、IP地址或其它)，即網絡所聯結的是所渭“邏輯上相關而物理上分散”的站點。一般來講，VLAN具有以下幾個重要特征：
(1)同一虛擬網的所有成員組成一個“獨立于物理位置而具有相同邏輯的廣播域”，共享一個VLAN標識(VLAN ID)。
(2)VLAN的所有成員都能收到由同一VLAN的其它成員發送來的廣播包，但收不到不同VLAN的成員發送的廣播包。
(3)同一VLAN的成員之間的通信不需要路由的支持，而不同VLAN的成員之間的通信則需要路由支持(無論采用傳統路由器方式還是采用虛擬路由的方式)。
