關于門禁接線的研究

文章出處：http://5052h112.com 作者：興邦科技 人氣： 發表時間：2008年12月25日

對于大多的工程案例很多時候是因為接線的問題從而導致整個門禁的癱患。根椐調查80%的因為門禁控制器和電鎖或遙控器和電鎖的接線存在問題。下面我們就來對它們?nèi)绾谓泳€來做一個簡單的介紹。

　所有門禁產品都有一個共同點就是首先要將電腦主機的RS232轉化為RS485，于是我們所使用的產品就稱為協議轉換器，轉換器與門禁一體機相接，可以使IC或ID卡片的進出門記錄反饋到主機上了。而控制器所需電源一般要與電源相接直接接在電源的正極上，即正對電源的12V，負對電源的CND（負極）。

　如果客戶要選擇四線的電鎖如，而磁力鎖帶有NC，COM信號線，它是磁力鎖的門磁信號。而這個信號如果要傳達給主機，就要與一體機相接（因為只有一體機已將通信協議轉化成了RS485）。除了信號線磁力鎖還有正負線，正負線就可以與電源信號端相接了（門磁信號已經與一體機相接了，鎖與電源信號端相接形成一個完整的回路了，但是客戶選用的NO型的電鎖就要接電源的NO端了）。至于控制器的COM就可以與電源的GND（負極）相接，控制器的信號線NO要和電源的PUSH相接，為什么要這樣接？首先是因為COM是公共端，它與負極相接就相應有了負電，NO與PUSH相接形成了一個回路。

　對于出門按鈕NC接在一體機的負極，COM端與一體機的負極相接了。遙控有五個接線端：+、-、NO、NC、COM。要知道遙控如果要工作一定要有電，所以，遙控的正極就要接上正極這個正極的電你可以和電源正極相接，負對負，COM對相電源公共端，NC與PUSH，道理與以上一樣。

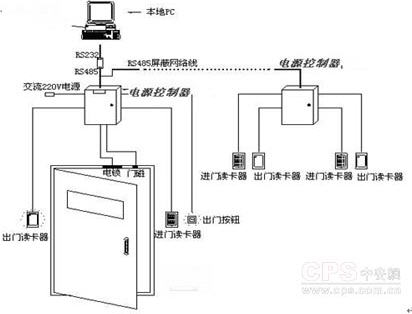

　下面是一個設計的方案以供參考：
