智能三輥閘、道閘控制器管理施工規范

文章出處：http://5052h112.com 作者：鄭州興邦科技 人氣： 發表時間：2011年08月04日

        一、三輥閘、道閘控制器布線規范



        1.1 讀卡器到控制器



        讀卡器到控制器的連接線建議采用8芯屏蔽雙絞線（其中3芯備用），線徑大于0.3mm,控制器到讀卡器距離不可以超過100米，建議在80米以內。



        1.2 控制器到電腦

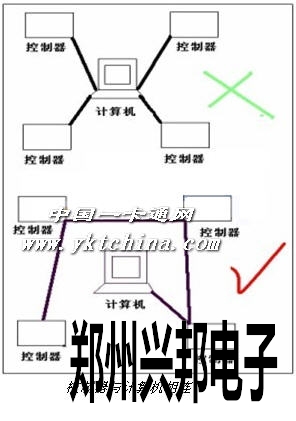

        控制器通訊線（包括485/422、232和韋根等通訊線）必須采用國際通用的8芯屏蔽雙絞線,這樣可有效防止和屏蔽干擾。線徑大于0.3mm總線長度不超過1200建議在1000米以內，如果更長請選用其它專用485/232轉換器或者加中繼器，并選用更粗的通訊電纜。控制器GND 485- 485＋分別對應連接485轉換器GND TD(A) TD(B)，通訊線路采用串聯掛接式連接，請勿采用星型連接或者局部星型連接（如圖）。



        如果線路過長和設備過多，請在最后一臺設備上增加終端電阻（有跳線加載）總線最多可掛接128臺控制器。



        1．3三輥閘（控制源）到控制器



        三輥閘到控制器的連接線需采用2芯電源線，控制器到三轉閘的距離不可以超過100米，線徑大于1.0 mm。超過50米，用2.0mm。（如果輸出12V電源有明顯降壓則可以微調電源電壓到13.6V。



        1.4 走線要求



        其設備用線不得走強電鑿或是強電線管。如因環境所限，要平行走線，則要遠離50CM以上。



        二、三輥閘、道閘控制器安全事項注意



        1、雖然控制器已經具備了防靜電和防雷擊設計，但是請確保電源和機箱的良好接地，以保障電路不被靜電、雷電和其他設備漏電所傷害，長時間穩定運行。

        2、請勿帶電拔插接線端子，或者帶電焊接操作，焊接接線時應該先拔下所對應的接線座。


        3、請勿私自拆卸控制器上的元器件，這樣有可能會引起系統信息的丟失或芯片損害。

        4、接在＋12V端子上，有利于充分發揮讀卡器性能，如果讀卡器是＋24V供電的，請單獨為其配備線性電源，并和控制器進行共地。且勿將＋24V間接引入控制器，否則會引起燒毀。

        5、本控制器可以直接外掛UPS不間斷電源，保證停電后系統仍然可以繼續工作。系統配備掉電保護裝置，即使停電系統設置信息和記錄也不會丟失。

        6、盡量避免將控制器電源和其他大電流工作設備接在同一電源上。繼電器的工作電流為最大7A，如果控制更大電流設備請安裝更大功率的繼電器,最好從總控電源箱制有單獨控制的開關。

        7、請在安裝遙控器或者其他附加增值設備時，注意不要將其他電信號引入控制器。



        三、三輥閘、道閘控制器安裝事項



        3.1 讀卡器安裝



        讀卡器安裝高度為正常水電安裝標準（1.45米），所有外部設備引入制器的線頭不能拔得太長，以免外露造成短路現象。



        3.2 控制器安裝



        控制器安裝時做到便于維護且安全。



        3.3 隔離器安裝



        放于隱蔽處，不宜觸及。
